Humbucker på archtop- og gypsyjazz-guitar – montering og strengevalg

Montering af magnetisk humbucker på archtop- og gypsyjazz-guitar. Værkstedsbilleder fra en gypsyjazz-guitar og forklaring af Monel-strenge, nikkelstrenge og kompenseret pickup.

Archtop- og gypsyjazz-guitarer har forskellige konstruktioner og hver deres akustiske klang. Begge kan forstærkes med en magnetisk humbucker, men monteringen og valget af strenge skal tilpasses instrumentet.

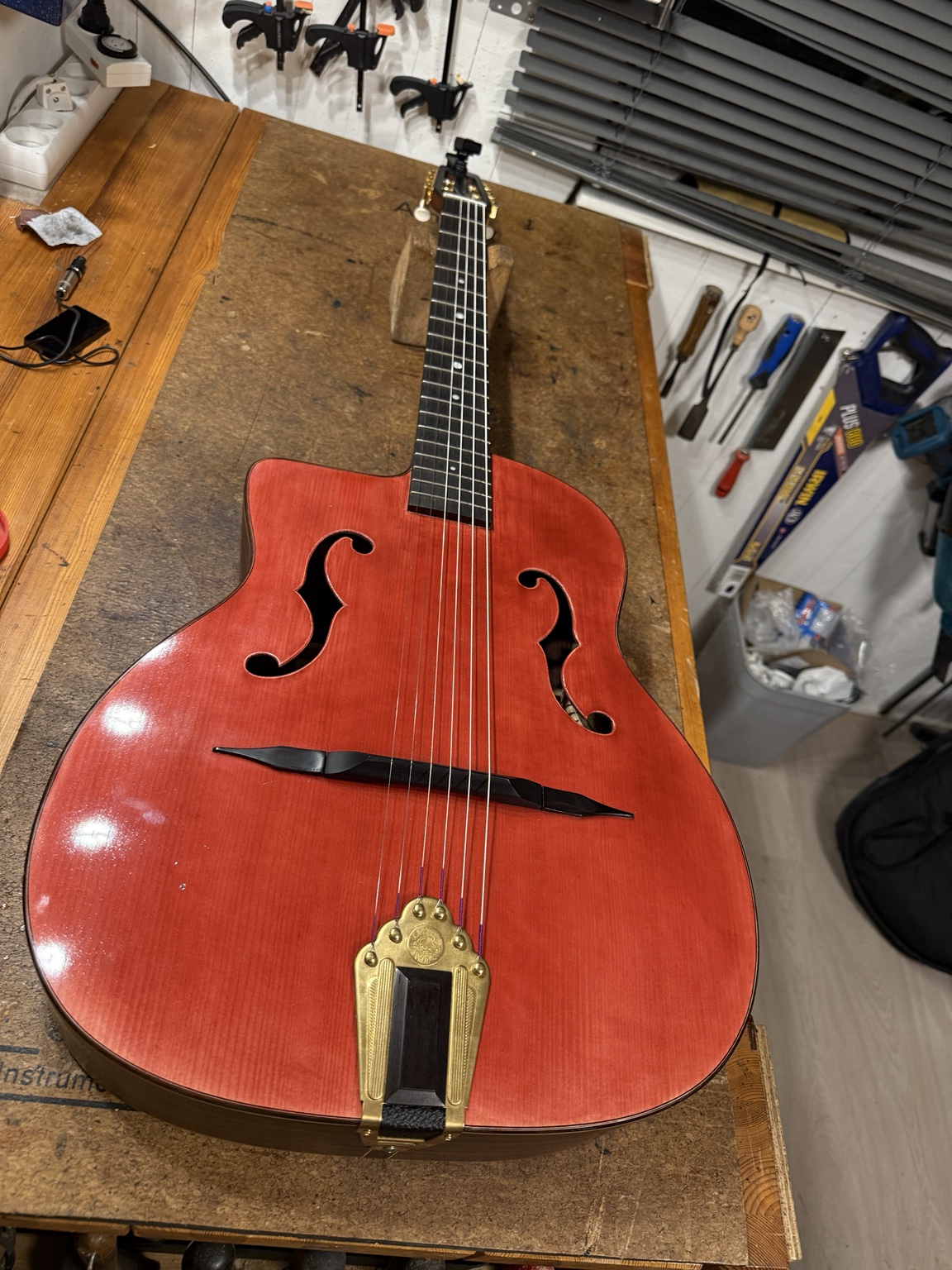

Billederne i denne artikel viser arbejdet med en gypsyjazz-guitar på instrumentværkstedet i Tornemark. Principperne for pickup, volumenkontrol og jackstik kan også være relevante for en archtop-guitar.

Hvorfor vælge en humbucker?

En humbucker er en magnetisk pickup med to spoler, der reducerer elektrisk brum. Den registrerer primært vibrationerne fra strengenes magnetiske materiale og gengiver derfor ikke hele guitarens akustiske klang på samme måde som en mikrofon.

Et enkelt system uden EQ

Den viste montering anvender et Planet Wing-design med en tynd humbucker, en volumenkontrol og et jackstik. Tonekontrol og EQ kan i stedet justeres på forstærkeren eller mixeren. Volumenkontrollen på guitaren gør det let at skrue op til en solo og ned til akkompagnement.

Hvorfor vælge et 500 kΩ potentiometer?

Et 500 kΩ potentiometer er et almindeligt valg til mange passive humbuckere. En volumenkontrol af god kvalitet bør regulere jævnt og kunne tåle hyppig brug.

Planlægning før boring

Ved en permanent montering undersøges dækkets konstruktion, afstivning og tykkelse, før placeringen af humbucker, volumenkontrol og jackstik fastlægges. Den flydende stol, strengenes afstand til dækket og adgangen til ledningerne spiller også ind. Det er vigtigt at undgå unødige belastninger på et tyndt guitardæk.

Boring og montering

Billederne viser blandt andet forberedelse og borearbejde på en gypsyjazz-guitar. Hullernes størrelse og placering afhænger af komponenterne og instrumentets opbygning. Før boring kontrolleres pladsen på indersiden, og træet understøttes korrekt. Ledningerne placeres, så de ikke kommer i klemme eller rasler.

Den elektriske forbindelse og den første test

Når humbucker, volumenkontrol og jackstik er forbundet, kontrolleres lodninger, stel og signalvej. Ved den første test vurderes både volumenkontrollens funktion og balancen mellem de enkelte strenge. Pickuphøjde, placering og forstærkerindstillinger har også betydning.

Hvilke strenge fungerer på en gypsyjazz-guitar med magnetisk humbucker?

Traditionelle gypsyjazz-strenge som Savarez Argentine har typisk sølvbelagt kobberomvikling på de spundne strenge. Sølv og kobber er ikke ferromagnetiske, så en magnetisk humbucker registrerer især stålkernen under omviklingen. Det kan give forskelle i lydstyrken mellem de blanke og spundne strenge, blandt andet den spundne G-streng.

Monel-strenge – en bro mellem elguitar og gypsyjazz

Monel er en nikkel-kobber-legering, som kan give en interessant mellemvej mellem traditionelle gypsyjazz-strenge og nikkelomviklede elguitarstrenge, når guitaren har en magnetisk humbucker. Monel indeholder nikkel og kan derfor bidrage til pickupens magnetiske respons, mens klang og spillefornemmelse kan opleves anderledes end med almindelige elguitarstrenge. Monel kan således være en særdeles god brobygger mellem de to strengtyper, men det afhænger af det konkrete strengesæt og guitaren. Monel-strenge lyder ikke nødvendigvis som Savarez Argentine, og ikke alle Monel-sæt har spunden G-streng eller passende spænding til en gypsyjazz-guitar. Kontroller derfor sættets opbygning, tykkelser og spænding samt balancen mellem strengene med den aktuelle pickup.

En anden praktisk mulighed er nikkelbelagte elguitarstrenge med spunden G-streng. Omvikling af nikkelbelagt stål kan give en tydeligere magnetisk respons, mens en spunden G-streng kan bevare noget af den spillefornemmelse, man forbinder med gypsyjazz. Den akustiske klang bliver dog ikke den samme som med traditionelle Argentine-strenge.

Strengesæt, der tidligere blev fremhævet som særlige løsninger til denne kombination, er ikke nødvendigvis stadig i handelen. Derfor bør man undersøge det aktuelle udvalg frem for at regne med, at en bestemt model kan købes.

Alternativet: en kompenseret magnetisk pickup

En anden mulighed er at tilpasse selve pickuppen til de traditionelle gypsyjazz-strenge. Med en kompenseret pickup kan man arbejde med den magnetiske følsomhed og balancen for de enkelte strenge, eksempelvis gennem polstykkernes udformning eller justering og pickupens konstruktion. Målet er at få en mere ensartet forstærket lyd, selvom de sølvbelagte, spundne strenge påvirker det magnetiske felt anderledes end de blanke strenge.

Det er ikke en universalløsning, og resultatet afhænger af både strengesæt, pickupkonstruktion og guitar. Men det er en interessant vej, hvis man ønsker at bevare de traditionelle gypsyjazz-strenges akustiske klang frem for at skifte til elguitarstrenge.

To sæt mærket 0.10 kan desuden have forskellig samlet strengespænding og konstruktion. Før et strengeskift bør man kontrollere, at spænding, mensur og strengetype passer til guitaren. Efter et skift kan det være nødvendigt at justere opsætning og pickupbalance.

En løsning, der passer til guitaren

Archtop- og gypsyjazz-guitarer er ikke ens. Derfor skal både permanent montering, pickupens eventuelle kompensation og strengevalg tilpasses det enkelte instrument og den ønskede lyd. Målet er en driftssikker forstærkning med så få unødvendige indgreb som muligt.

Den færdige montering

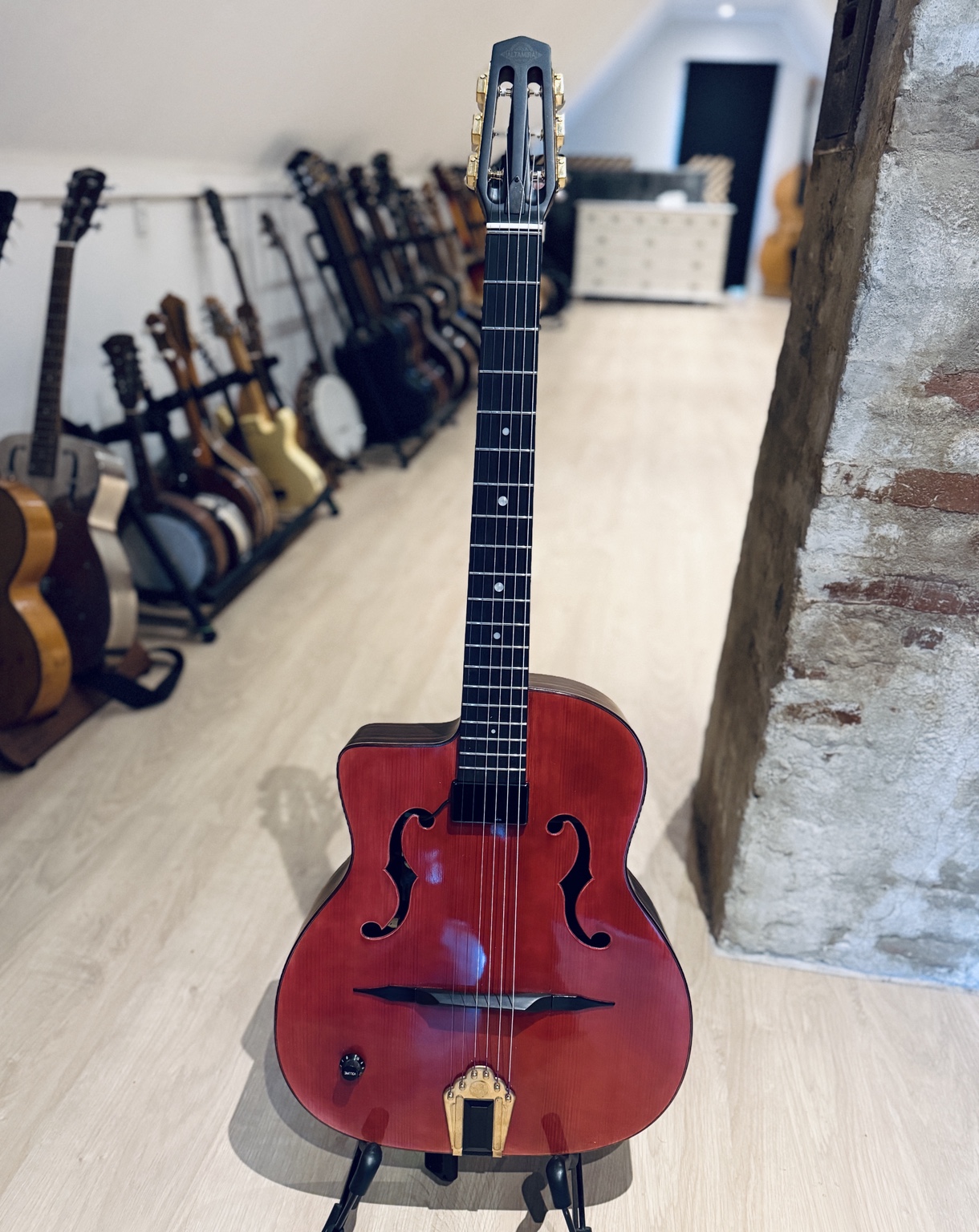

Her ses den røde archtop-guitar med Planet Wing-humbuckeren monteret og klar til brug.

Michael Staun
Instrumentværksted – Tornemark
